CANopen | SAE J1939 Digitale und analoge Sensoren

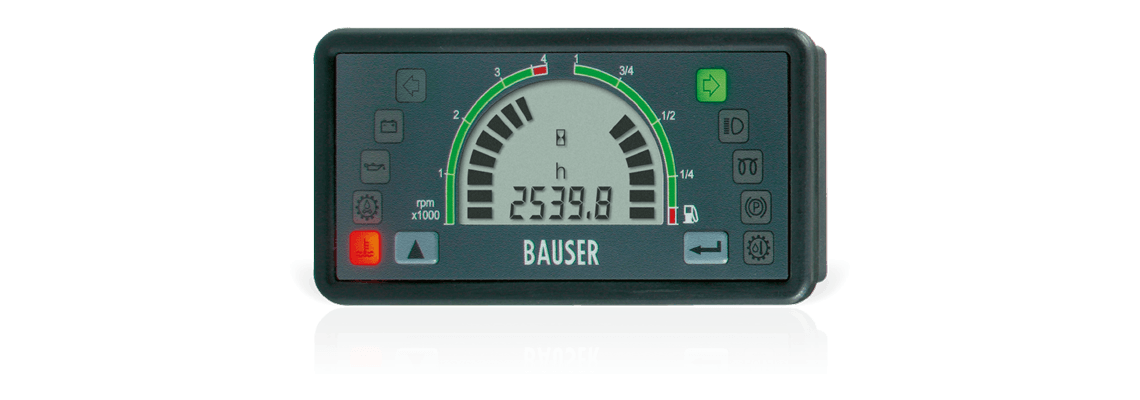

Attraktiver Look! Charakteristisch: das großzügige, hinterleuchtete Rundbogen-LC-Display.
Je nach Belieben können Sie die 21 Segmente des Bargraphs für eine Anzeige verwenden oder diesen wieder teilen und 2 Funktionen darstellen.
Ebenso gibt es im Display eine 6-stellige 7-Segment-Anzeige für Betriebsstunden, Servicezeiten oder die Uhrzeit. Hinzu kommen maximal 10 farbige Signalleuchten, die bei Störungenund Grenzwertfällen warnen.
Auf Wunsch lassen sich zudem ein akustisches Signal zur Alarminformation sowie 2 optionale Fronttasten integrieren.
Gehäuse:
Material: Kunststoff PC-ABS blend, Farbe schwarz Front: Chemisch- und UV beständige Polyester Folie Sichtfenster: Polycarbonat Glas
LCD-Anzeige:
2x10 Segment Bargraph für Temperatur und Tank
6x7 Segment Anzeige für folgende Funktionen: 1. Geschwindigkeit [km/h] / [mph],
2. Servicezeiten (max. 9999 h), 3. Betriebstundenzähler (max. 99999,9 h),
4. Uhr, 5. Volt, 6. Umdrehung [rpm], 7. Temperatur [° C] / [° F], 8. Fehlercodes
Hintergrundbeleuchtung: grün-gelb
6x7 Segment Anzeige für folgende Funktionen: 1. Geschwindigkeit [km/h] / [mph],
2. Servicezeiten (max. 9999 h), 3. Betriebstundenzähler (max. 99999,9 h),
4. Uhr, 5. Volt, 6. Umdrehung [rpm], 7. Temperatur [° C] / [° F], 8. Fehlercodes
Hintergrundbeleuchtung: grün-gelb
LED-Anzeige:
Max. 10 LEDs, Zuordnung konfigurierbar
Eingänge:
Max. 10x Digital-Polarität wählbar, 1x Count, 2x Widerstand
Betriebsspannung:
8...36 V DC
Stromaufnahme:
Max. 230 mA @ 12 V DC
Umgebungstemperatur:
-40° C...+85° C
Lagertemperatur:
-40° C...+85° C
Elektrischer Anschluss:
AMP-Tyco Mini-Universal-Mate-N-Lok splash proof sealed 10 pol. und 8 pol.
Befestigung:
Metallbügel mit zwei Rändelmuttern
Schutzart:
IP67 Front, IP40 Rückseite (optional IP65)
Schwingfestigkeit:
EN 60068-2-64, SAE J1378
Schockfestigkeit:
EN 60068-2-27, EN 60068-2-29, SAE J1378
EMV:
EN 12895, DIN 40839-1, EN 13309
Approbation:
CE
Geräteoptionen:
Kundenspezifisches Frontfoliendesign, Kundenspezifische LCD-Anzeige, LCD Hintergrundbeleuchtung blau oder weiß, GoreTM Membrane, Rückseite IP65, Uhr, Tasten zum Einstellen der Uhr und zur Menü-Führung, Signaltongeber, CANopen oder SAE J1939 Protokoll, UL, cUL Approbation, Einbaumaß: 45.0 mm x 92.0 mm [1.78 inch x 3.62 inch]
