Grafik-Display

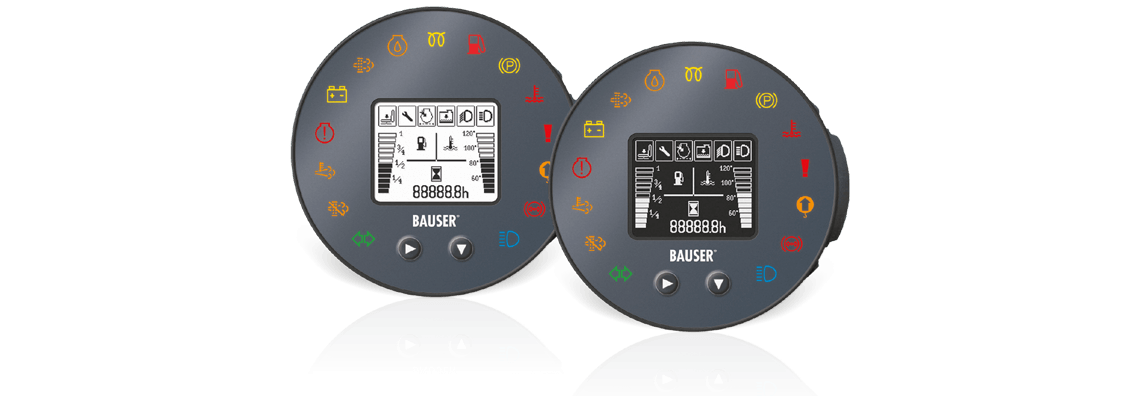

Rundinstrument mit einem Grafik-Display, 160 x 128 Dots, 2 Tasten und 15 LEDs.
Bildet Fahrzeugfunktionen in hervorragender Weise ab und ist wie alle BAUSER Kombi-Instrumente für den rauen Einsatzbereich konzipiert.
Genau das, was unsere langjährigen OEMKunden in der Nutzfahrzeugbranche schätzen.
Weiterer Pluspunkt: Aus einer Standardlösung in Hard- und Software lässt sich schnell und zu vernünftigen Preisen ein Customized Instrument realisieren.
Gehäuse:
Material: PBT Kunststoff Front: Chemisch- und UV beständige Polyester-Folie Sichtfenster: Glas reflexarm
Display:
1 x Dot-Matrix Display, 160 x 128 Dots, ASTN-Technologie Hintergrundbeleuchtung: weiß
LED-Anzeige:
Max. 15 LEDs, Zuordnung konfigurierbar auch bei direkter Sonneneinstrahlung gut erkennbar
Tasten:
2 Tasten mit Hintergrundbeleuchtung
Elektrische Schnittstellen:
16x digitale Eingänge
3x analoge Eingänge (R, I, U)
2x Count-Eingänge (Geschwindigkeit, rpm)
1x CAN ISO 11898
3x analoge Eingänge (R, I, U)
2x Count-Eingänge (Geschwindigkeit, rpm)
1x CAN ISO 11898
Betriebsspannung:
8 ... 36 V DC
Umgebungstemperatur:
-20° C ...+85° C
Lagertemperatur:
-40° C ...+85° C
Elektrischer Anschluss:
Tyco Super Seal, 26 pol.
Befestigung:
Metallbügel mit Rändelmuttern
Schutzart:
IP67 Front, IP40 (optional IP65) Rückseite nach EN 60529
Schwingfestigkeit:
EN 60068-2-64
Schockfestigkeit:
EN 60068-2-27, EN 60068-2-29
EMV:
EN 12895, EN 13309, DIN 40839-1
Approbation:
CE
Optionen:
Kundenspezifische Frontfolie, Hintergrundbeleuchtung blau, CANopen und/oder SAE J1939 Software Interface, Echtzeituhr, GoretexTM Membrane, Rückseite IP65, Signaltongeber, Display horizontal angelegt, TFT-Farb-Display, Befestigung mit Snap-in Spannklammern (verkürzte Einbautiefe)
